Векторный анализатор цепей Кобальт C2209

Анализатор цепей векторный Planar C2209 от отечественного производителя относится к флагманской серии Кобальт и оснащается двумя портами с частотным диапазоном от 0,1 МГц до 9 ГГц. Конструкция прибора реализует прямой доступ к генератору и приемникам, что позволяет с помощью дополнительных подключаемых устройств расширять динамический и мощностной диапазоны без смещения опорной плоскости, используемой при калибровке. Этим обеспечивается возможность измерения S-характеристик объектов контроля большой мощности в условиях, близких к реальным эксплуатационным, без перегрузки трактов анализатора.

Конструкционные особенности

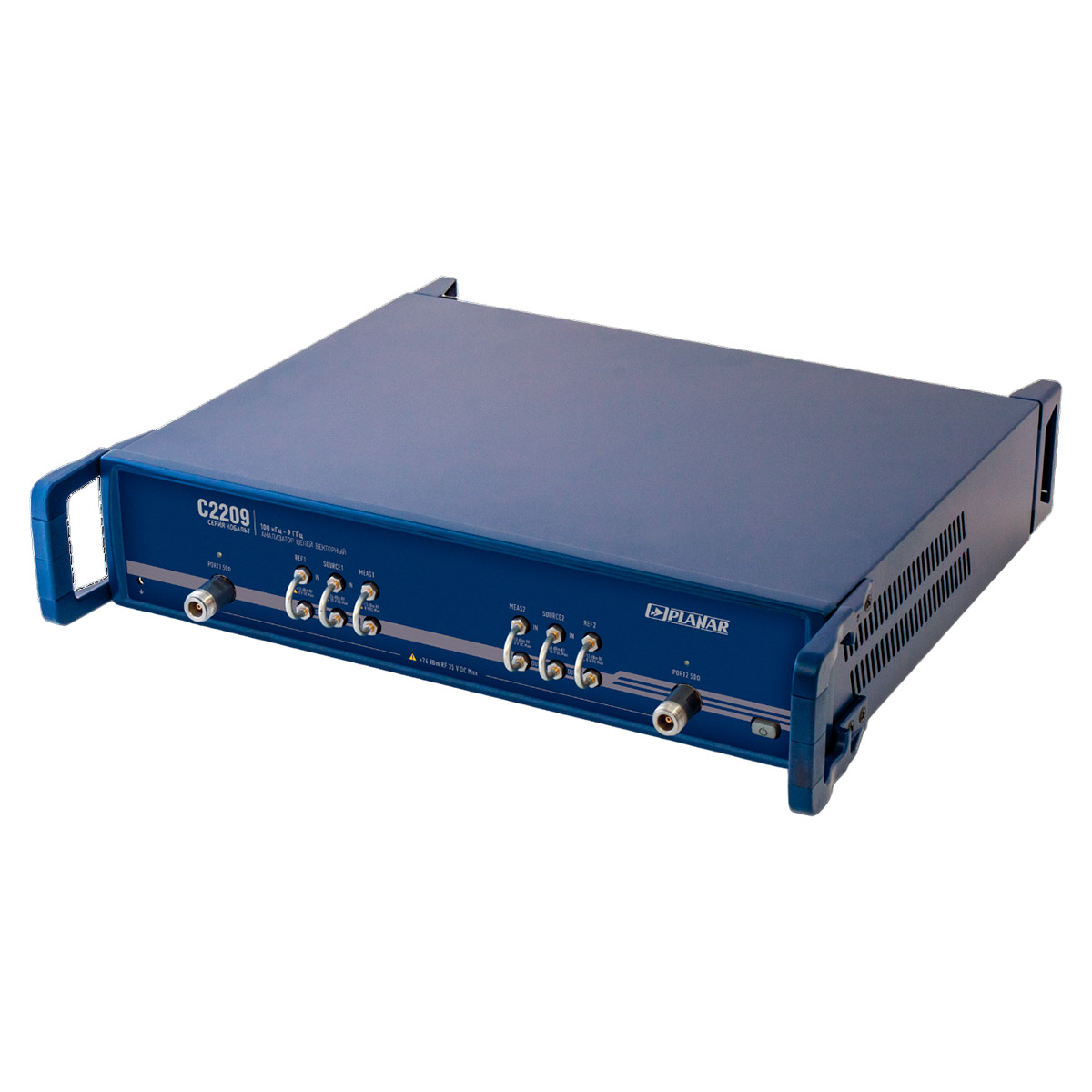

Двухпортовый анализатор цепей Planar C2209 выполнен в плоском корпусе стандартной ширины, что счет чего может легко устанавливаться в типовую 19-дюймовую приборную стойку. Помимо разъемов измерительных портов, на лицевую панель вынесены сгруппированные для каждого канала коннекторы REF, MEAS и SOURCE. Они являются, соответственно, выводами опорного и тестового приемников и направленных ответвителей опорного и измерительного канала, формирующих тракт подачи испытательного сигнала от генератора. Указанные коннекторы служат для подключения внешних компонентов: усилителей, фильтров, ответвителей и пр.

С обратной стороны корпуса векторного анализатора цепей размещен порт USB-B, который служит для подключения управляющего компьютера, а также входы и выходы сигналов синхронизации и генератора опорной частоты, позволяющие использовать устройство совместно с другим лабораторным оборудованием в составе измерительно-испытательных систем.

Преимущества Planar C2209

• Компьютерное управление обеспечивает гибкость и наглядность при выполнении измерений, а поддержка TCP/IP Socket и COM/DCOM позволяет реализовать дистанционный режим работы.
• Простое конфигурирование – при прямом подключении внешних устройств к внутренним приемникам на передней панели не нужно производить какие-либо переключения и дополнительные настройки через программное обеспечение.
• Гибкое расширение базовых возможностей аппаратными и программными опциями, с помощью которых можно задействовать функции исследования сигналов во временной области с режимом селекции, скалярных и векторных измерений с переносом частоты и калибровкой смесителей, и измерения постоянного напряжения номиналом до 10 В по двум независимым каналам.

Купить векторный анализатор цепей Планар C2209 в Омске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
