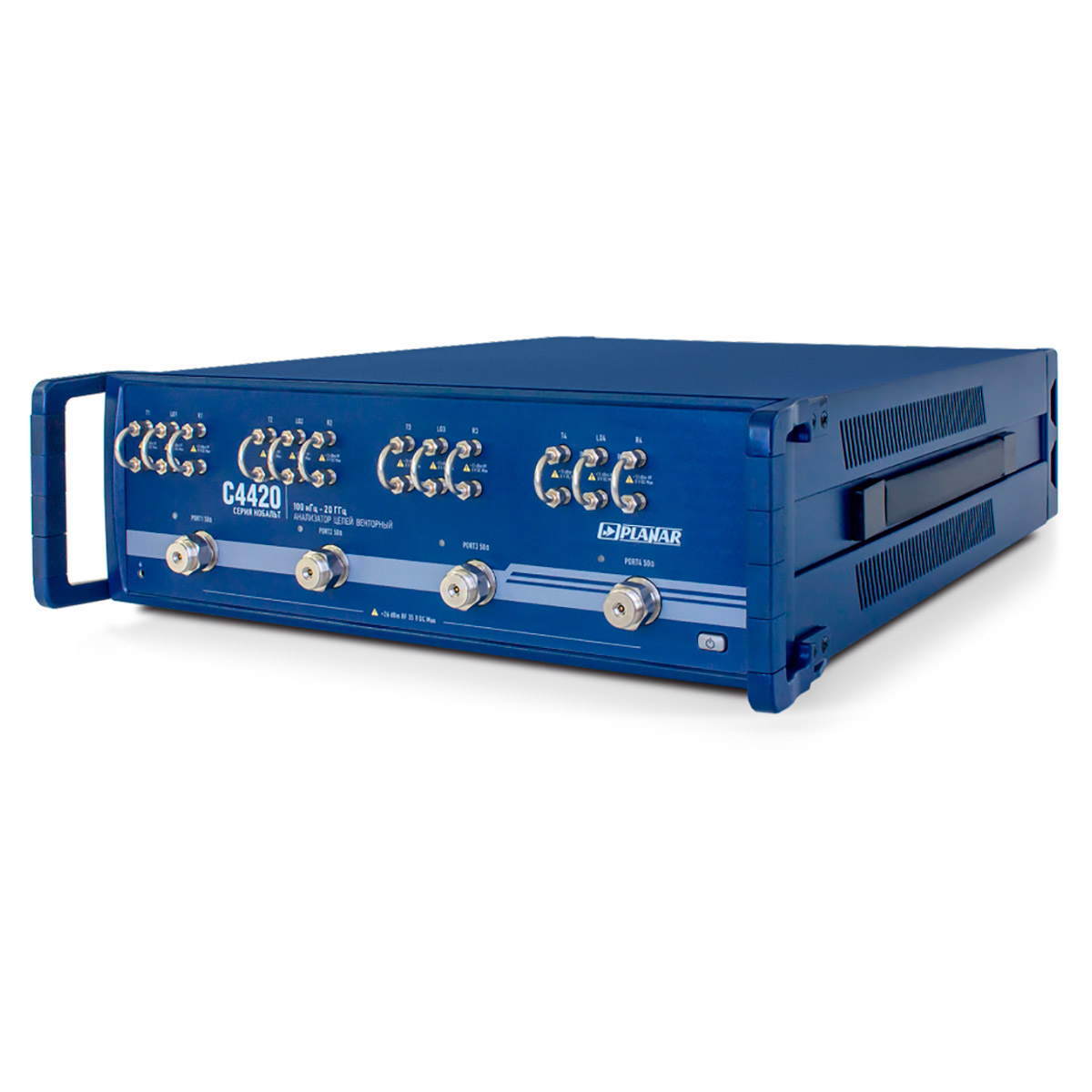

Векторный анализатор цепей Кобальт C4420

Оставить отзыв
Код товара 120143
Анализатор цепей векторный Planar C4420
Анализатор  векторный Planar C4420
Анализатор цепей   Planar C4420
Анализатор  Planar C4420
Анализатор цепей векторный Planar C4420
Основные характеристики
Артикул:
TM0041
Гарантия:
3 года
Диапазон частот:
100 кГц - 20 ГГц
Все характеристики
Анализатор цепей векторный Planar C4420 – топовая модель высокопроизводительной линейки КОБАЛЬТ, которая...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

Анализатор цепей векторный Planar C4420 – топовая модель высокопроизводительной линейки КОБАЛЬТ, которая снабжена четырьмя каналами с рабочей полосой частот от 100 кГц до 20 ГГц и работает под управлением внешнего компьютера. Обеспечивая наивысшую скорость измерений и обладая лучшими системными характеристиками, с поддержкой повышения функциональности с помощью опций, прибор может использоваться для решения сложных измерительных задач. Особенностью данного семейства является возможность подключения внешних преобразователей, что позволяет с помощью опциональных модулей расширения серий TFE и FEV увеличивать верхний предел полосы пропускания для измерений в микроволновом диапазоне.

Преимущества Планар С4420

  • Четыре канала в двунаправленном исполнении обеспечивает возможность отслеживания полного перечня характеристик S-матрицы многополюсных устройств, от S11 до S44, за одно измерение, без промежуточных переподключений.
  • Поддержка протоколов передачи данных TCP/IP Socket и COM реализует возможность эксплуатации векторного анализатора цепей в составе автоматизированных стендов и установок с удалённым управлением.
  • Конфигурационные перемычки на передней панели и наличие управляющих выходов позволяют одинаково эффективно выполнять измерения как при автономном использовании прибора, так и при работе с модулями расширения, обеспечивая их простое подключение.

Измерительные возможности

В базовом варианте векторный анализатор цепей Planar C4420 обеспечивает измерение параметров прохождения и отражения сигналов, захватывая при сканировании частоты или мощности до 500 тысяч измерительных точек и затрачивая на единичный замер 10 мкс. Комплектное ПО дает возможность отслеживать до 16 логических каналов в отдельных окнах, для каждого из которых доступно до 16 графиков данных разных форматов. Наличие функции памяти упрощает анализ, позволяя сравнивать текущие данные с графиками, полученными ранее. Предусмотрена возможность выполнения математических операций с графиками и памятью, и перерасчет S-параметров в показатели сопротивления и проводимости.

Дополнительные функции Планар С4420

Опционально доступны режимы анализа во временной области, измерения векторных и скалярных характеристик преобразователей, а также функция автоматического исключения оснастки, используемой при измерениях. В качестве аппаратной опции возможно доукомплектование анализатора встроенным вольтметром с двумя измерительными каналами, с помощью которого в процессе выполнения измерений можно контролировать величину напряжения постоянного тока синхронно с частотной перестройкой.

Купить векторный анализатор цепей Планар С4420 в Омске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
