Предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

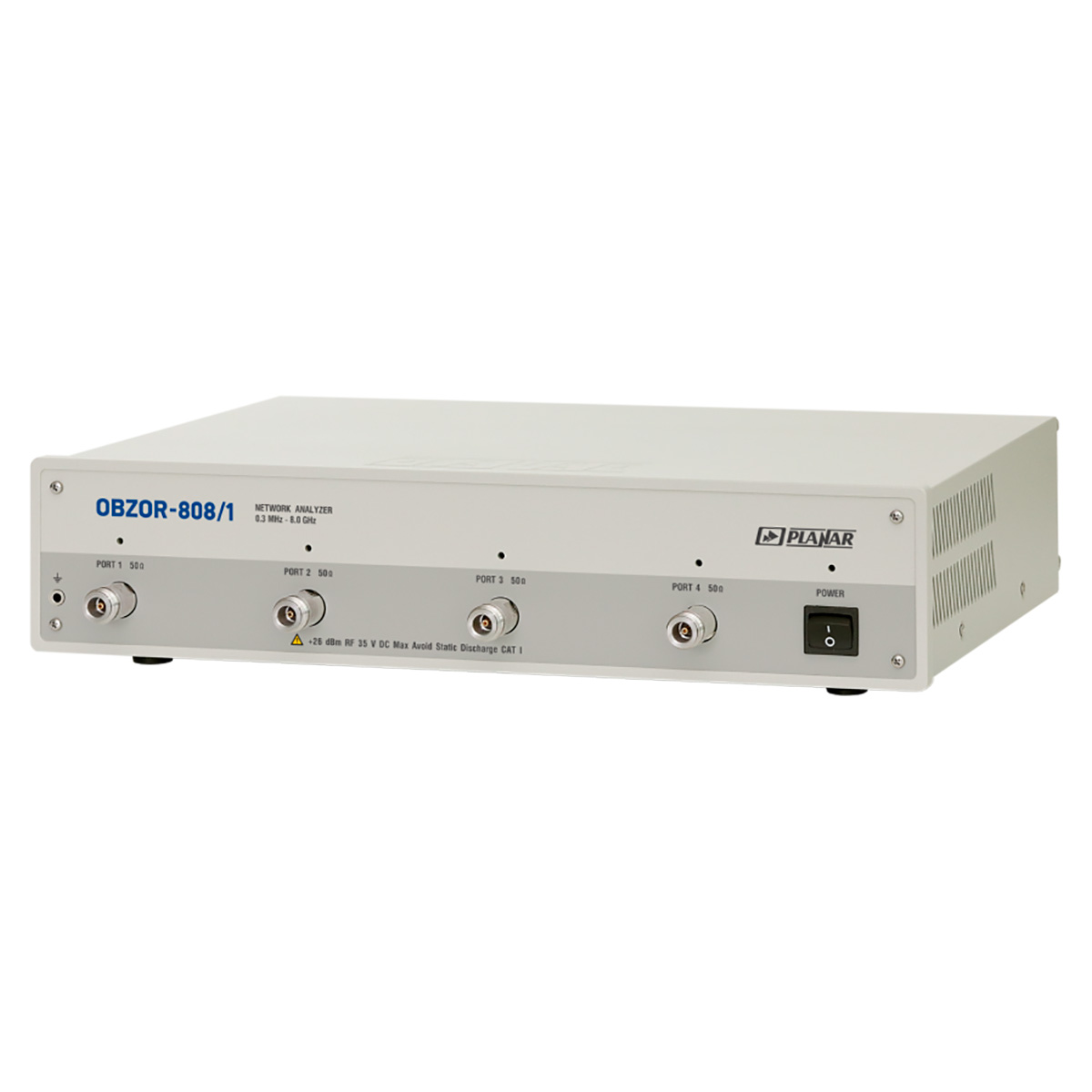

Векторный анализатор цепей (ИККПО) "Обзор–808/1" имеет четыре измерительных порта и два генератора испытательного сигнала.
Измеритель "Обзор–808/1" предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
- Диапазон рабочих частот: от 300кГц до 8ГГц
- Измеряемые параметры: S11… S44
- Импеданс: 50Ω
- Количество портов: 4
- Динамический диапазон измерений, не менее: 145 дБ
- Время измерения на одной частоте: 100 мкс
- Диапазон регулирования выходной мощности от -60 до +10 дБм/Вт
Купить в Омске измеритель ИККПО Planar Обзор-808/1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
