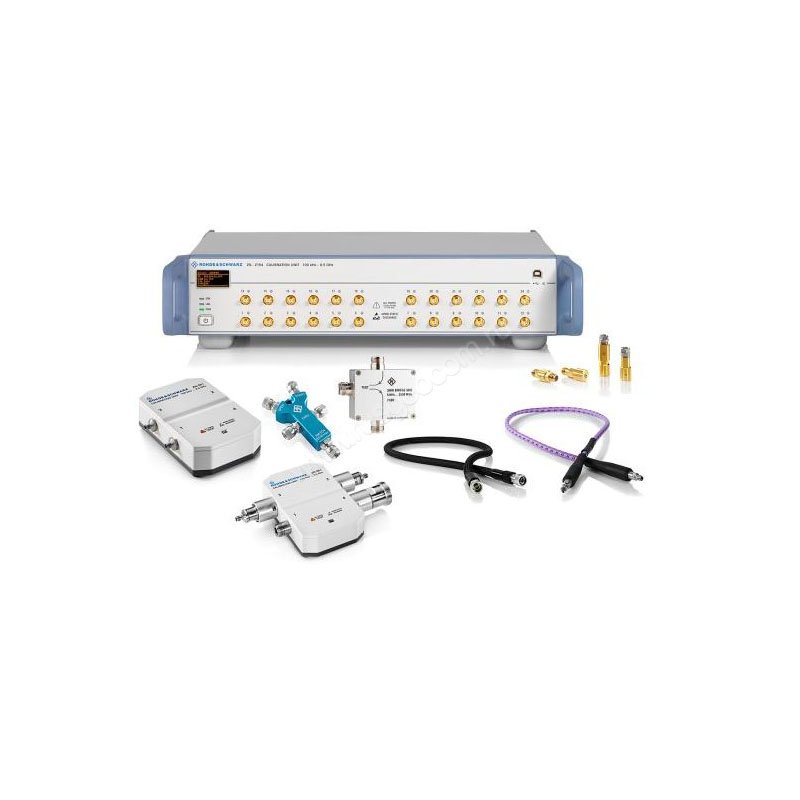

Калибровочный набор Rohde Schwarz ZN-Z55

Калибровочный набор Rohde Schwarz ZN-Z55 - модификация с самой широкой полосой пропускания в серии электронных модулей для автоматической калибровки ZN-Z5x. Прибор позволяет оперативно определять погрешность и рассчитывать поправки для векторных анализаторов цепей на частотах от 9 кГц до 50 ГГц.

Блок снабжен двумя портами с 2,4-миллиметровыми ВЧ-разъемами и может реализовывать все виды одно- и двухпортовых калибровок анализаторов цепей по методикам OSM и UOSM, обеспечивая требуемый уровень точности измерительных работ.

Модель совместима с оборудованием следующий линеек:

• ZVA/T;
• ZNB/T;
• ZNC;
• ZND;
• ZNL.

Принцип работы

Внутренние калибровочные меры, которыми оборудован автоматический модуль Rohde & Schwarz ZN-Z55, подключаются в требуемом порядке к измерительным портам с помощью электронных коммутационных элементов, работой которых управляет анализатор. Распознание и инициализация блока выполняется автоматически. При настройках достаточно выбрать из списка модель калибровочного модуля, указать порты, подлежащие калибровке, и указать требуемые процедуры. Все дальнейшие операции осуществляются без участия специалиста.

Анализатор самостоятельно сравнивает полученные в ходе замеров данные с характеристическими показателями из встроенной памяти калибровочного набора Rohde Schwarz ZN-Z55 с параллельным вычислением погрешности, расчетом и записью поправок. Отсутствие необходимости большого количества ручных переподключений существенно повышает производительность, позволяя больше времени уделять последующим измерениям, исключая одновременно случайные ошибки персонала по последовательности задействования калибровочных мер.Такая особенность будет особенно полезна для контроля на производственной линии.

Конструкционные особенности

Для питания и управления модуль R&S ZN-Z55 подключается к любому свободному USB-порту оборудования, подлежащего калибровке. В отличие от моделей ZN-Z151/152/153 для этого используется специальный кабель с высокопрочным 5-штырьковым разъемом, включенный в комплект поставки. По активации и цвету светодиодного индикатора на передней панели можно легко узнать текущее состояние устройства, например, определить наличие подключения, выполнение инициализации, передачи данных или калибровки. Для предотвращения неправильного подключения RF-разъемы наглядно пронумерованы.

Купить калибровочный набор Rohde Schwarz ZN-Z55 в Омске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
