Опция анализ АЧХ (ЛАФЧХ или диаграмм Боде) Rohde & Schwarz RTB-K36

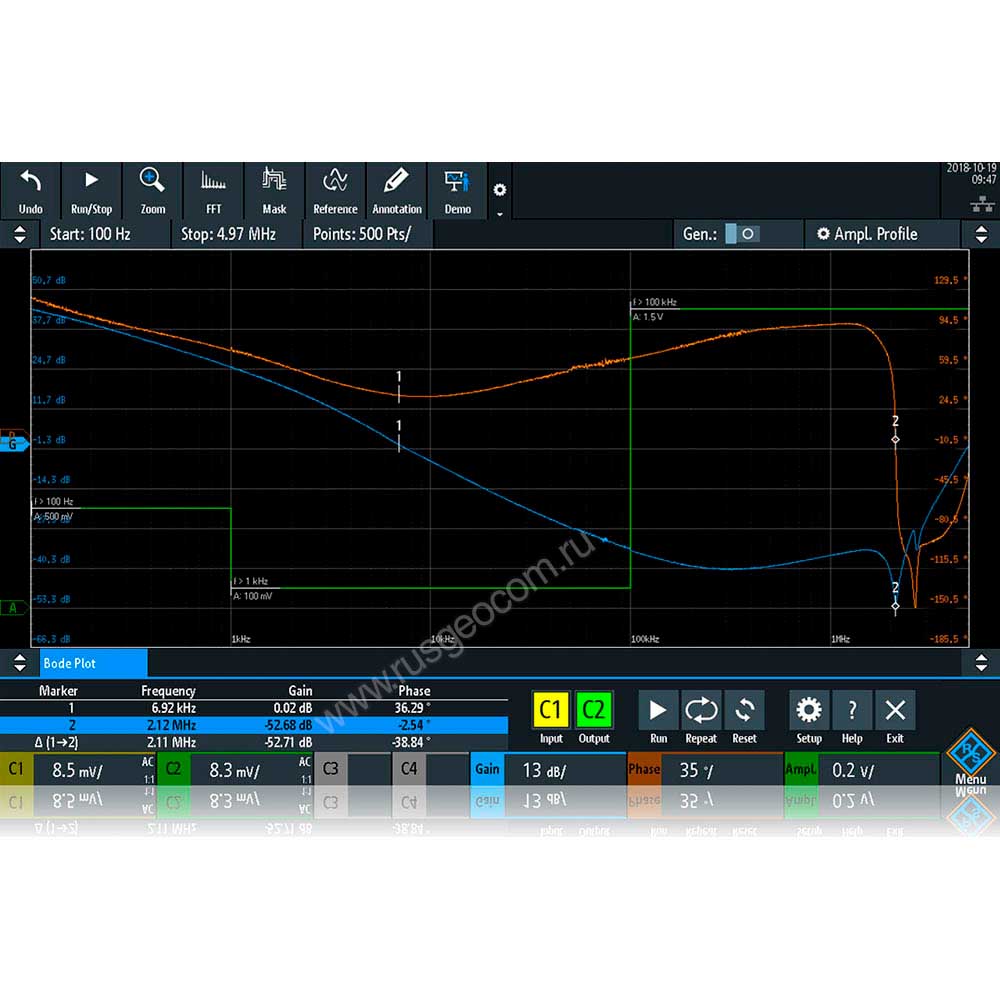

Опция анализа частотных характеристик (ЛАФЧХ или диаграмма Боде) R&S®RTx-K36 позволяет быстро и легко выполнять анализ низкочастотных АЧХ на своем осциллографе. Таким образом определяется АЧХ множества электронных устройств, включая пассивные фильтры и контуры усиления. Для импульсных источников питания измеряется АЧХ системы управления и коэффициент подавления нестабильности питания. Опция анализа АЧХ использует генератор сигналов, встроенный в осциллограф, для генерации сигналов входного воздействия в диапазоне от 10 Гц до 25 МГц. Измерение сигнала входного воздействия и выходного сигнала ИУ на каждой испытательной частоте, а также коэффициента усиления и фазы по графикам осциллографа в логарифмическом масштабе..

Ключевые факты

• Полоса пропускания: от 10 Гц до 25 МГц
• Режимы тестирования: фиксированный или пользовательский амплитудный профиль
• Количество точек на декаду : логарифмический коэффициент усиления и линейная фазовая характеристика
• Анализ: курсоры осциллограмм и отображение результатов тестирования в виде таблицы
