Опция синхронизации и декодирования последовательных данных UART/RS-232/RS-422/RS-485 Rohde & Schwarz RTH-K2

Опция R&S® RTH-K2 для осциллографов R&S® RTH1000 (RTH1002 и RTH1004) обеспечивает синхронизацию и декодирование для протоколов UART / RS-232 / RS-422 / RS-48. R&S®Scope Rider – это первый изолированный портативный цифровой осциллограф, который способен осуществлять запуск и декодирование протокола для углубленного поиска неисправностей. Запуск по событиям или данным протокола позволяет проводить избирательный сбор необходимых событий, данных и сигналов. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при захвате многопакетных сигналов последовательных шин. Активируется лицензионным кодом.

Ключевые факты

• Запуск по началу, прерыванию, данным и различным ошибочным состояниям

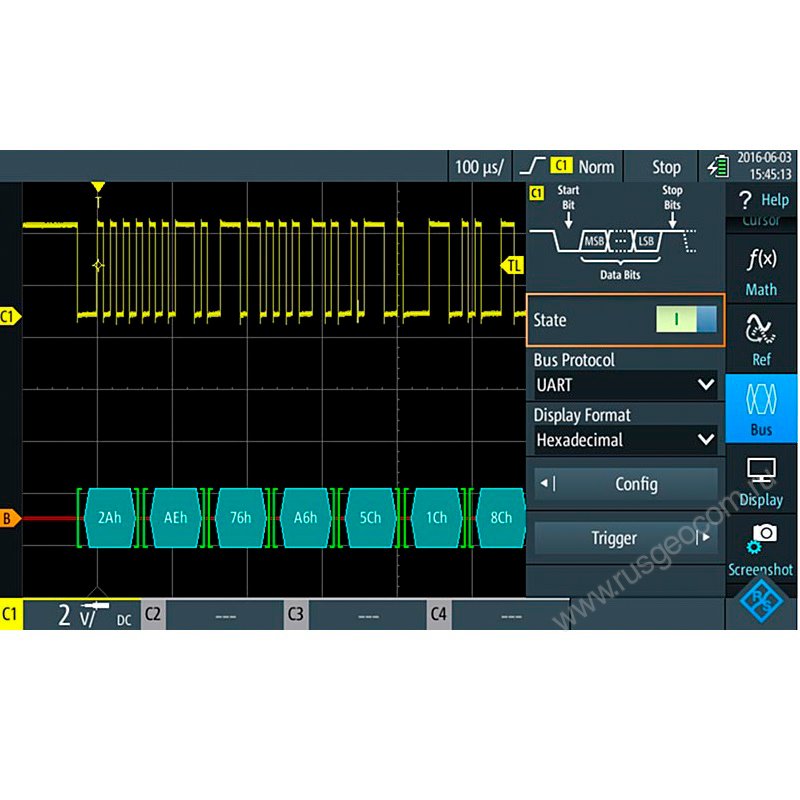

• Отображение телеграмм в виде сигналов шины с цветовым кодированием и в таблице декодирования
• Поддерживает декодирование сигналов аналоговых и цифровых каналов для максимум 4 последовательных шин
• Экранное декодирование последовательных протоколов коррелировано по времени с осциллограммой последовательных данных
• Самое быстрое испытание по маске глазковых диаграмм UART и RS-232/RS-422/RS-485 с помощью стандартных функциональных возможностей испытания по маске
