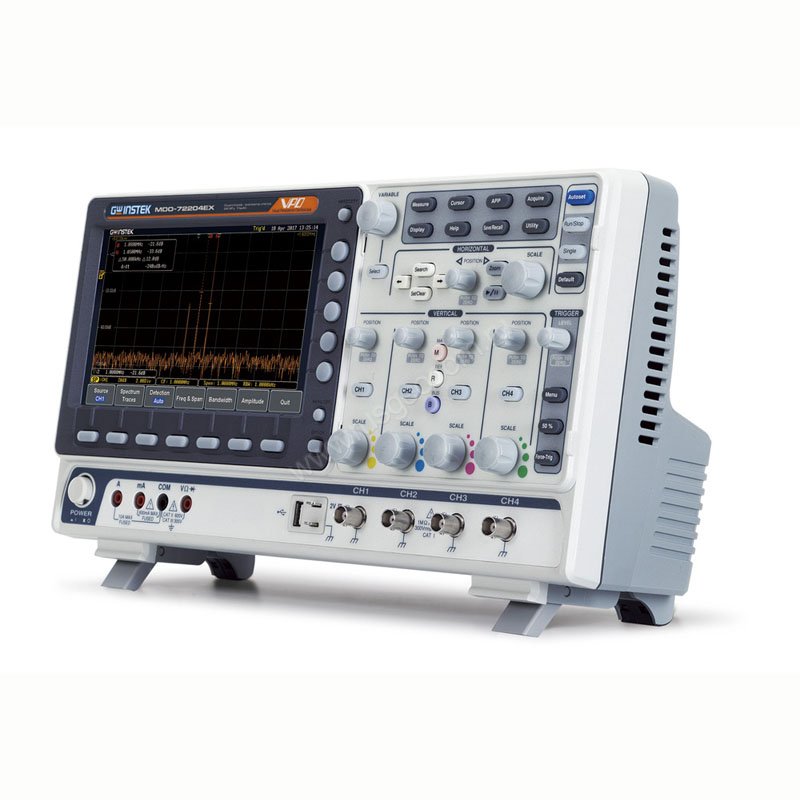

Осциллограф GW Instek MDO-72204EX
Осциллограф GW Instek MDO-72204EX лабораторный прибор среднего класса с полосой пропускания 200 МГц, представляющий собой устройство категории "All-in-One" и выполняющий измерения во временной и частотной области без задействования дополнительных измерительных и аналитических средств. В отличие от модификации EG, прибор дополнительно оборудуется интегрированным блоком для измерения базовых электрических величин, заменяя собой цифровой мультиметр точного класса, и двухканальным прецизионным источником питания с регулируемыми параметрами – для подключения тестируемых устройств.
Преимущества
- Высокая производительность обработки данных – 4-канальный GW Instek MDO-72204EX сконструирован на базе эффективной аппаратной платформы Xilinx Zynq SoC, которая объединяет собой программные возможности 2-ядерного ARM-процессора Cortex-A9 1 ГГц на монокристалле и адаптируемую архитектуру FPGA.
- Скорость обновления 120 000 осц./с упрощает захват редких сигналов и отслеживание переходных процессов.
- Поддержка функции цифрового регистратора позволяет выполнять долговременное тестирование устройств с автоматической записью контролируемых параметров во внутреннюю память, на USB-накопитель или подключенный к осциллографу ПК.
- Плоский дизайн – заменяя собой одновременно 5 приборов, цифровой осциллограф обладает компактными размерами поэтому легко вписывается в любое рабочее место, даже при ограниченном пространстве.
- Возможность тестирования шин – функции синхронизации и декодирования протоколов популярных стандартов включены в базовую комплектацию.
Особенности
Расширенные возможности по частотному анализу. Помимо режима БПФ, осциллограф MDO-72204EX реализует функцию спектрального анализа. Это дает возможность выполнять полноценные измерения в частотном домене в реальном времени, не ограничиваясь параметрами дискретизации исходных каналов и количеством расчетных точек. Как и у "классических" анализаторов спектра, результаты могут быть представлены в нескольких видах. Для анализа частотного отклика, например, при тестировании силовых трансформаторов, предусмотрена функция FRA, обеспечивающая построение графика Боде в диапазоне частот от 20 Гц до 25 МГц.
Встроенный 2-канальный генератор AWG позволяет задавать 13 видов тестовых сигналов, с возможностью модуляции AM, FM, FSK и качания. Во внутреннюю память можно загружать сигналы произвольной формы, с дальнейшим редактированием их параметров и сохранением в виде UAW-файлов.
